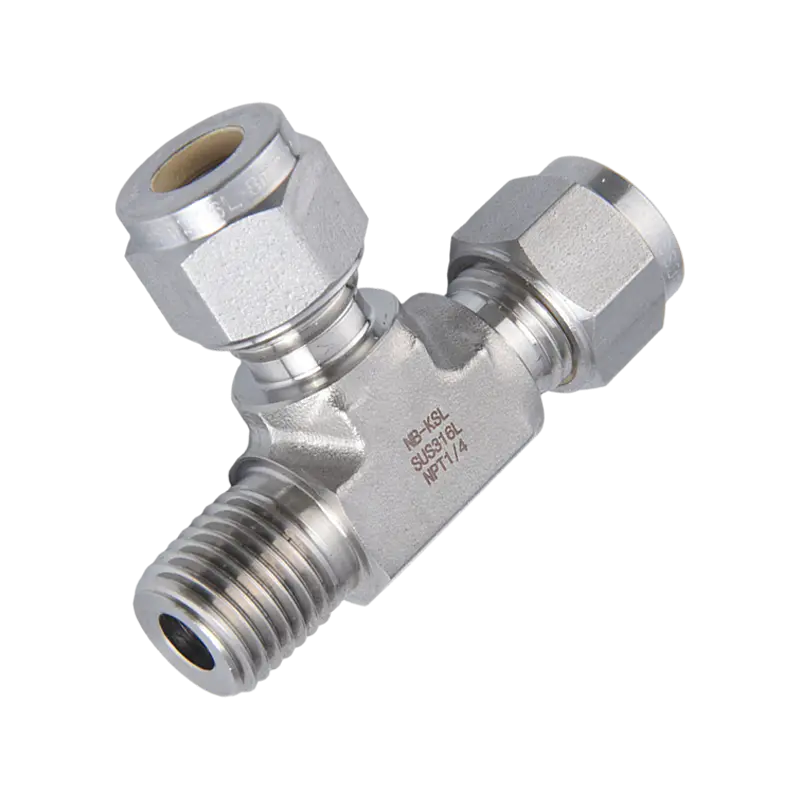

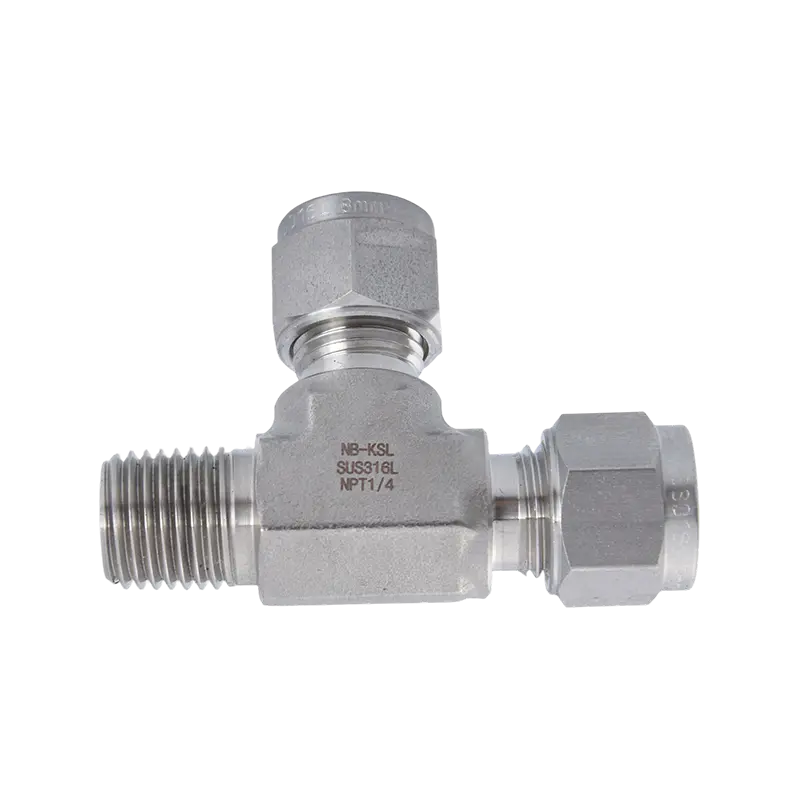

316L roestvrijstalen compressiefitting met buitendraad aan de zijkant

Name: 316L roestvrijstalen compressiefitting met buitendraad aan de zijkant
Rating: 5 (99 reviews)

Primaire toepassingsgebieden van 316L roestvrijstalen mannelijke zij-T-stukken
Een mannelijk zij-T-stuk heeft een specifieke configuratie: één poort op het traject is een mannelijke pijpdraad, terwijl de andere runpoort en de aftakpoort compressiebuisfittingen zijn. Dit ontwerp is essentieel voor scenario's met "eindpunttoegang met vertakkingen".

1. Procesinstrumentatie en -controle
Dit is de meest voorkomende toepassing voor het mannelijke zij-T-shirt.

Drukmeetstations: Het uiteinde met mannelijke schroefdraad wordt rechtstreeks in de vrouwelijke poort van een hoofdproceslijn of -vat geschroefd, terwijl de zij- en runpoorten worden aangesloten op manometers, zenders of bemonsteringsleidingen.
Sensorintegratie: Het wordt gebruikt om temperatuursondes of flowsensoren via de zijtak in een systeem te introduceren zonder de lineaire stroom van de hoofdbuis te onderbreken.

2. Waterstof- en hogedrukgasindustrie
Dankzij de uitstekende weerstand tegen waterstofverbrossing en de hogedrukwaarde van 316L:

Waterstoftankpanelen: Maakt waterstofdistributie onder hoge druk en toegang tot apparatuur mogelijk in zeer beperkte ruimtes.
Gascilinderspruitstukken: worden gebruikt om meerdere cilinders in serie te schakelen, waarbij de buitendraad rechtstreeks op de spruitstukkop wordt aangesloten, terwijl de compressie-uiteinden de afzonderlijke cilinderleidingen met elkaar verbinden.

3. Productie van halfgeleiders en zonnecellen
Door gebruik te maken van hoge zuiverheid en compact ontwerp:

Gaskasten: Gebruikt in speciale gastoevoersystemen (bijv. Silaan, Ammoniak) om gas van een hoofdtoevoerklep naar meerdere proceskamers te leiden.
Chemical Delivery Systems: Fungeert als een knooppunt voor het verbinden van hoofdtoevoerleidingen met zijleidingen bij het transport van hoogzuivere chemische reagentia.

4. Laboratorium- en analyseapparatuur
Gaschromatografiesystemen (GC): Vergemakkelijkt het mengen of splitsen van dragergassen en monsters binnen precisiegaspaden.
Autoclaaf- en reactoropstellingen: Het mannelijke uiteinde wordt vaak rechtstreeks op het reactordeksel gemonteerd, terwijl de twee compressie-uiteinden dienen als inlaat- en uitlaat-/ontlastpoorten.

5. Offshore- en petrochemische engineering
Corrosiebestendige bemonsteringslussen: 316L kwaliteit is bestand tegen zeezoutnevel en corrosie. Mannelijke zij-T-stukken worden vaak gebruikt op bemonsteringspanelen om vloeistof uit een hoofdleiding te halen voor realtime monitoring.
Hydraulische regelsystemen: Ideaal voor het aftakken van olieleidingen in compacte hydraulische aggregaten (HPU's).

Neem contact met ons op

VORIGE:316L RVS Knelfitting, elleboog met buitendraad VOLGENDE:316L roestvrijstalen compressiefitting met buitendraad en aftakking

Beschrijving
Neem contact met ons op

(METRISCH)

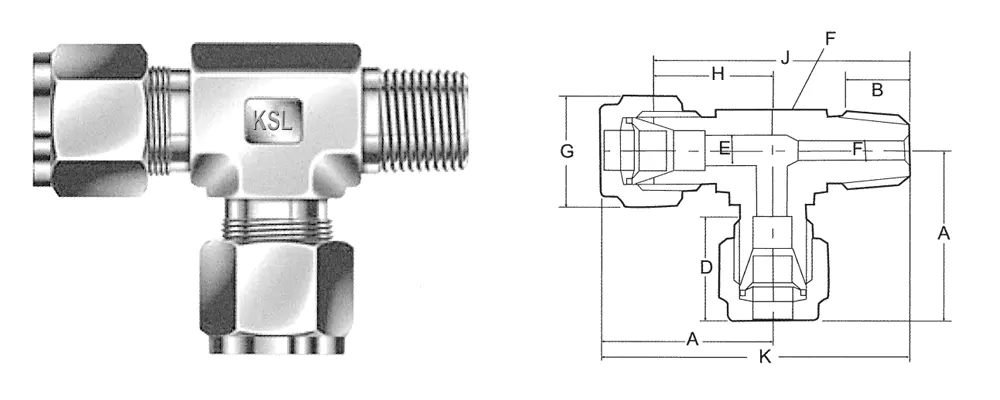

CATALOGUSNUMMER	T-BUIS O.D.	PT-NPT MANNELIJK PIJP MAAT	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(FRACTIONEEL)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Alle afmetingen zijn in millimeters, tenzij anders aangegeven, alleen ter referentie en onder voorbehoud.
