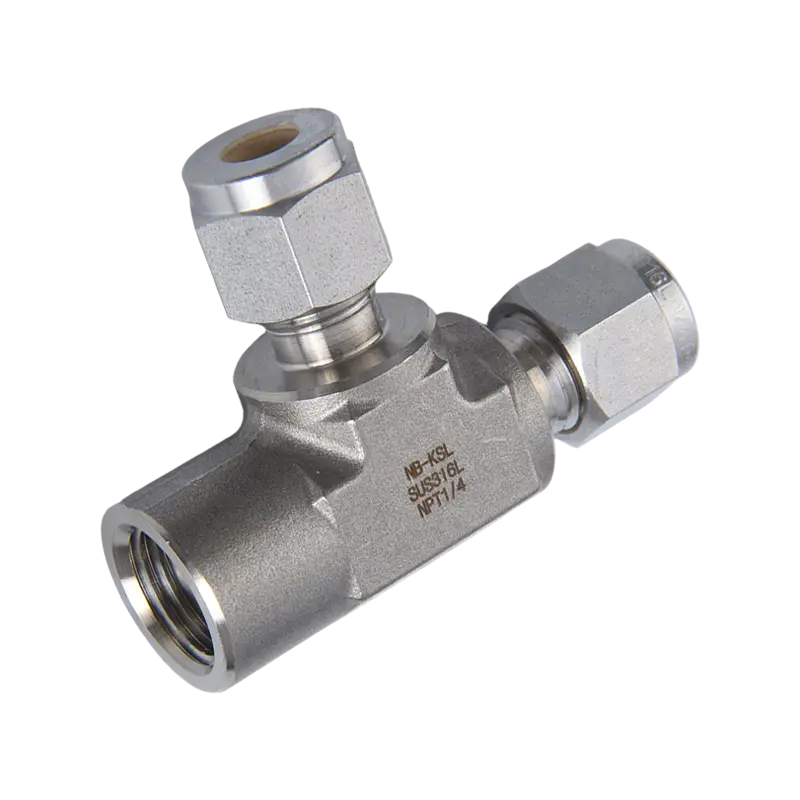

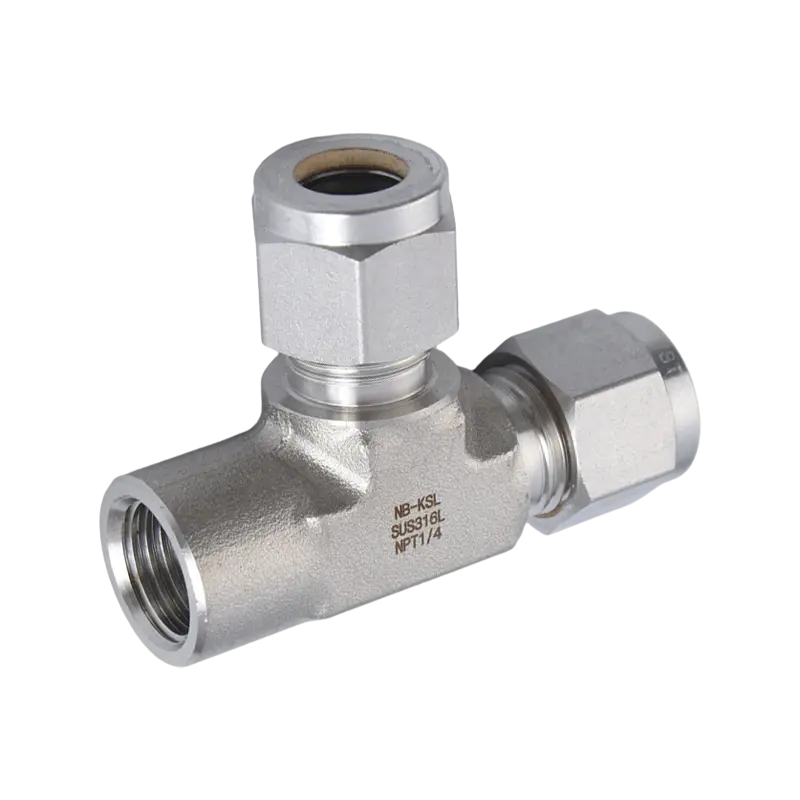

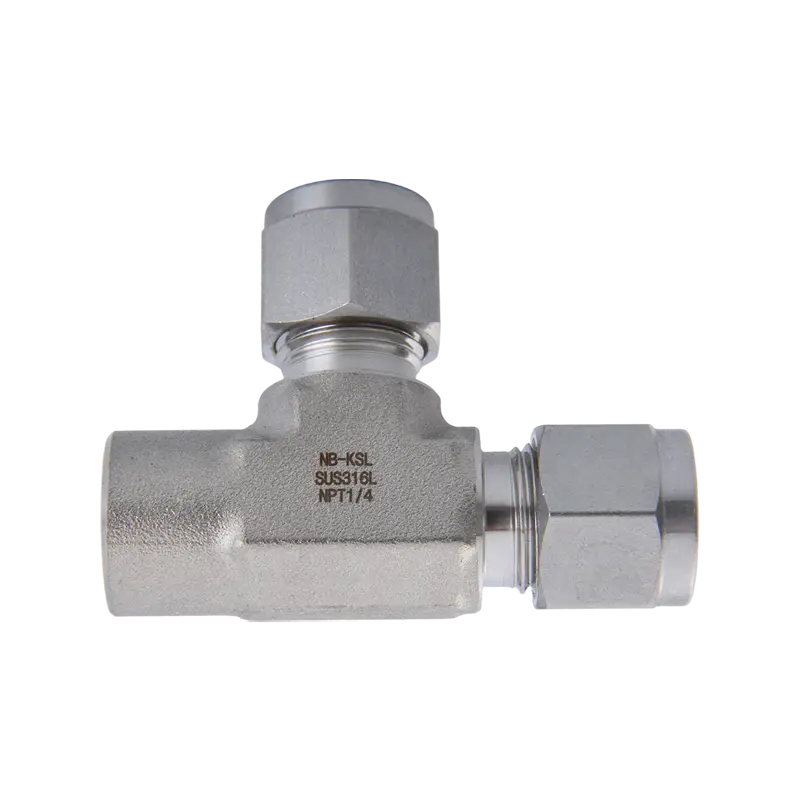

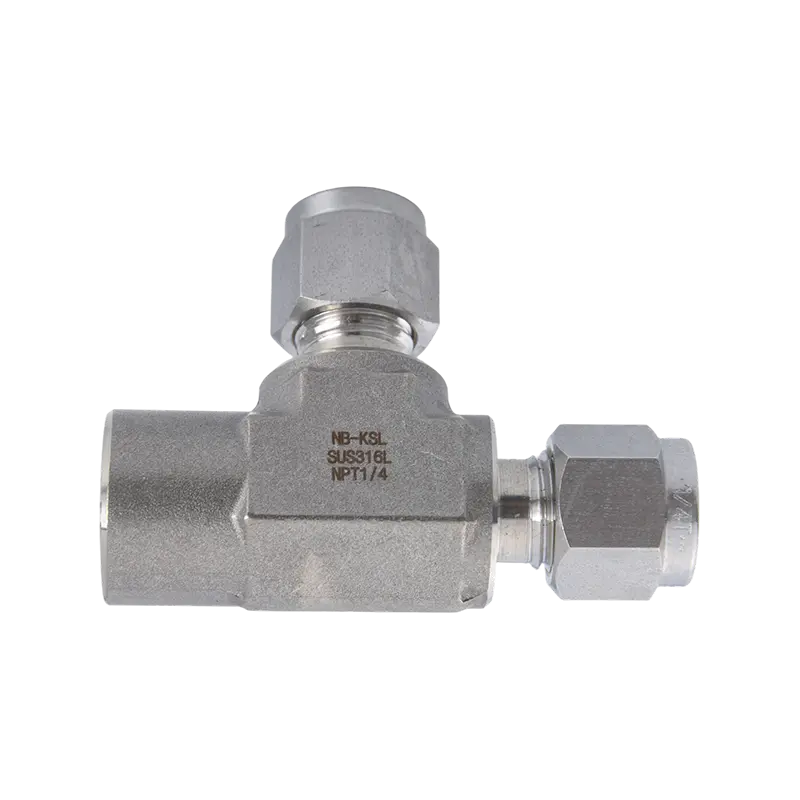

316L roestvrijstalen compressiefitting met binnendraad aan de zijkant

Name: 316L roestvrijstalen compressiefitting met binnendraad aan de zijkant
Rating: 5 (99 reviews)

Knelfittingen vormen de kernafdichtingsmethode van dit product en hun werkingsprincipe is gebaseerd op de elastisch-plastische vervorming van metalen materialen. Wanneer de compressiemoer wordt vastgedraaid, duwt de axiale kracht de voorste en achterste knelfittingen langs het conische oppervlak van de verbinding. De voorste knelfitting trekt radiaal samen en past strak tegen de buitenwand van de buis en het afdichtingsoppervlak van de verbinding, waardoor een betrouwbare metaal-op-metaal afdichting wordt gevormd. De achterste compressiefitting klemt de buis vast, zorgt voor een sterke mechanische vergrendelingskracht en voorkomt axiale slip, terwijl ook de trillingsweerstand wordt verbeterd. Deze dubbele compressiefitting voorkomt effectief lekkage en zorgt voor een stabiele afdichting, zelfs onder hoge druk. Het product ondergaat tijdens de productie strenge kwaliteitscontroleprocedures, waaronder testen van de materiaalsamenstelling, dimensionale inspectie, druktesten en testen van de afdichtingsprestaties, om ervoor te zorgen dat elk product voldoet aan de industriële toepassingsnormen.

Neem contact met ons op

VORIGE:Knelfitting met binnendraadelleboog VOLGENDE:316L roestvrij staal T-stuk met compressiefitting met binnendraad

Beschrijving
Neem contact met ons op

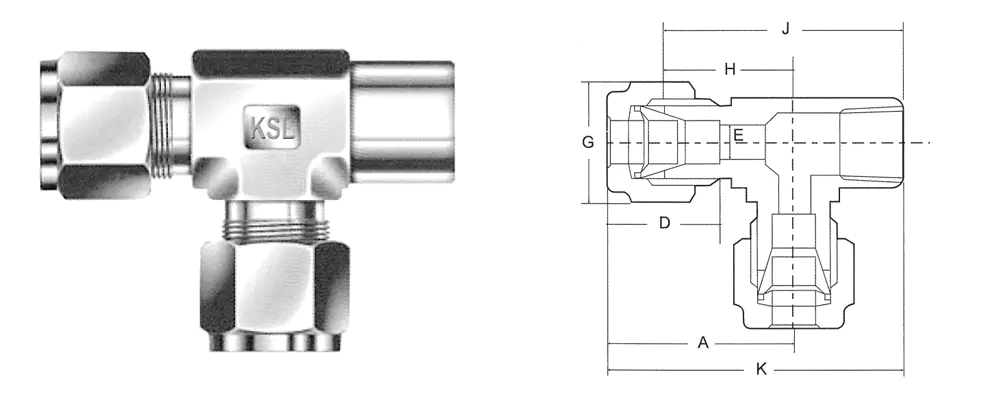

VROUWELIJK RUN TEE

(METRISCH)

CATALOGUSNUMMER	T-BUIS O.D.	PT-NPT MANNELIJKE LEIDINGMAAT	A	D	E	F	G	H	J	K
FRT-6-1	6	1/8	30.2	15.8	4.8	16	14	22.4	44.8	52.6
FRT-6-2	6	1/4	30.2	15.8	4.8	17.5	14	22.4	44.8	52.6
FRT-6-3	6	3/8	31.1	15.8	4.8	21	14	23.3	45.7	53.5
FRT-6-4	6	1/2	34.3	15.8	4.8	28	14	26.5	56.5	64.3
FRT-8-1	8	1/8	30.1	16.7	6.4	16	16	22.4	44.8	52.5
FRT-8-2	8	1/4	30.1	16.7	6.4	17.5	16	22.4	44.8	52.5
FRT-8-3	8	3/8	32	16.7	6.4	21	16	24.3	46.7	54.4
FRT-8-4	8	1/2	35.2	16.7	6.4	28	16	27.5	57.5	65.2
FRT-10-1	10	1/8	31.5	19.6	7.9	17.5	19	23.9	46.3	53.9
FRT-10-2	10	1/4	31.5	19.6	7.9	17.5	19	23.9	46.3	53.9
FRT-10-3	10	3/8	32.9	19.6	7.9	21	19	25.3	47.7	55.3
FRT-10-4	10	1/2	36.6	19.6	7.9	28	19	28.5	58.5	66.6
FRT-12-1	12	1/8	36.7	23.8	8	19	22	25.9	48.3	59.1
FRT-12-2	12	1/4	36.7	23.8	9.5	19	22	25.9	48.3	59.1
FRT-12-3	12	3/8	36.1	23.8	9.5	21	22	25.3	47.7	58.5
FRT-12-4	12	1/2	36.7	23.8	9.5	28	22	28.5	58.5	66.7
FRT-12-6	12	3/4	43.3	23.8	9.5	32	22	32.5	65.5	76.3
FRT-14-3	14	3/8	38.8	24.8	11.1	24	27	28	55	65.8
FRT-14-4	14	1/2	39.3	24.8	11.1	28	27	28.5	58.5	69.3
FRT-14-6	14	3/4	43.3	24.8	11.1	32	27	32.5	65.5	76.3
FRT-15-3	15	3/8	38.4	24.4	11.9	24	27	28	55	65.4
FRT-15-4	15	1/2	38.9	24.4	11.9	28	27	28.5	58.5	68.9
FRT-15-6	15	3/4	42.9	24.4	11.9	32	27	32.5	65.5	75.9
FRT-16-3	16	3/8	38.4	24.4	12.7	24	27	28	55	65.4
FRT-16-4	16	1/2	38.9	24.4	12.7	28	27	28.5	58.5	68.9
FRT-16-6	16	3/4	42.9	24.4	12.7	32	27	32.5	65.5	75.9
FRT-18-3	18	3/8	39.3	24.8	15.1	28	30	28.5	55.5	66.3
FRT-18-4	18	1/2	39.3	24.8	15.1	28	30	28.5	58.5	66.3
FRT-18-6	18	3/4	43.3	24.8	15.1	32	30	32.5	65.5	76.3
FRT-20-4	20	1/2	44	25.5	15.9	32	32	33.5	66.5	77
FRT-20-6	20	3/4	44	25.5	15.9	32	32	33.5	66.5	77
FRT-22-4	22	1/2	44	25.5	18.3	32	32	33.5	66.5	77
FRT-22-6	22	3/4	44	25.5	18.3	32	32	33.5	66.5	77
FRT-25-4	25	1/2	47.7	31.7	18.5	34.5	38	35	70	82.7
FRT-25-6	25	3/4	47.7	31.7	21.8	34.5	38	35	70	82.7

(FRACTIONEEL)

FRT-02-1	1/4	1/8	30.2	15.8	4.8	16	14	22.4	44.8	52.6
FRT-02-2	1/4	1/4	30.2	15.8	4.8	17.5	14	22.4	44.8	52.6
FRT-02-3	1/4	3/8	31.1	15.8	4.8	21	14	23.3	45.7	53.5
FRT-02-4	1/4	1/2	34.3	15.8	4.8	28	14	26.5	56.5	64.3
FRT-03-1	3/8	1/8	30.7	19.6	7.1	16	17	23.1	45.5	53.1
FRT-03-2	3/8	1/4	31.5	19.6	7.1	17.5	17	23.9	46.3	53.9
FRT-03-3	3/8	3/8	32.9	19.6	7.1	21	17	25.3	47.7	55.3
FRT-03-4	3/8	1/2	36.1	19.6	7.1	28	17	28.5	58.5	66.1
FRT-04-1	1/2	1/8	36.1	23.4	8	19	22	25.9	48.3	58.5
FRT-04-2	1/2	1/4	36.1	23.4	10.4	19	22	25.9	48.3	58.5
FRT-04-3	1/2	3/8	35.5	23.4	10.4	21	22	25.3	47.7	57.9
FRT-04-4	1/2	1/2	38.7	23.4	10.4	28	22	28.5	58.5	68.7
FRT-04-6	1/2	3/4	38.4	23.4	10.4	32	22	32.5	65.5	71.4
FRT-06-4	3/4	1/2	38.4	24.4	15.7	28	30	28.5	58.5	68.4
FRT-06-6	3/4	3/4	42.9	24.4	15.7	32	30	32.5	65.5	75.9
FRT-08-6	1"	3/4	47.7	31.7	22.4	34.5	38	35	70	82.7

Een diner is in mullizneters en tenzij anders aangegeven, alleen ter referentie, onder voorbehoud van wijzigingen.
