CV-formule voor kleppen: roestvrijstalen naald, kogel en regelaars op maat maken

Een procesingenieur vroeg mij eens waarom een nieuwe 3/8-inch naaldklep de stroomafwaartse druk niet kon vasthouden. De klep was niet defect; het was te groot. Elke kleine draai aan de steel bracht meer stroom in beweging dan het proces nodig had, en de Cv-formule zou dat vóór de installatie aan het licht hebben gebracht. Cv staat voor klepstroomcoëfficiënt en vormt de brug tussen procesvereisten en interne kleponderdelen. In de statistiek betekent CV ook variatiecoëfficiënt, maar bij stroomcontrole hebben de twee ideeën niets met elkaar te maken.

Wat is klepstroomcoëfficiënt?

De klepstroomcoëfficiënt, geschreven als Cv, is een capaciteitswaarde gemeten onder een standaardreeks omstandigheden. Voor een klep in volledig geopende stand is Cv gelijk aan het aantal US gallons per minuut water van 60 °F dat er doorheen stroomt met een drukval van 1 psi. Een klep met Cv = 4 laat in die referentietoestand 4 gallon water per minuut door. In de praktijk hangt de werkelijke stroom af van de vierkantswortel van de beschikbare drukval gedeeld door het soortelijk gewicht van de vloeistof. Die relatie is precies wat de Cv-formule beschrijft.

De Basis CV-formule voor vloeistoffen

Begin met de vloeibare versie van de Cv-formule, omdat deze schoon en gemakkelijk te interpreteren is:

Cv = Q × √(SG / AP)

Waar Q de stroomsnelheid is in US gallons per minuut, is SG het soortelijk gewicht ten opzichte van water, en ΔP de drukval over de klep in psi.

Lees de formule in praktische termen. Als je de stroom door dezelfde klep wilt verdubbelen, moet de drukval vier keer toenemen. Als u de beschikbare drukval halveert, daalt de stroom tot ongeveer 71% van de oorspronkelijke waarde, omdat √0,5 = 0,707. Deze vierkantswortelrelatie is de reden waarom kleine veranderingen in de drukval een kleiner effect hebben dan veel mensen verwachten.

Gasdienst heeft een andere cv-formule nodig

Gassen veranderen de berekening omdat ze samendrukbaar zijn. Gebruik nooit de vloeibare formule voor gasgebruik. Een standaard subkritische gasvergelijking is:

Cv = Q / (1360 × √((P1² − P2²) / (G × T)))

Waar Q het debiet is in standaard kubieke voet per uur, is P1 de inlaatdruk in psia, P2 de uitlaatdruk in psia, G is het soortelijk gewicht ten opzichte van lucht en T is de absolute temperatuur in graden Rankine. Houd er rekening mee dat 0 psig 14,7 psia is en 0 °F 459,67 °R.

Wanneer P2 onder ongeveer de helft van P1 zakt, bereikt het gas een verstikte of kritische stroom. Op dat punt verhoogt het verlagen van de stroomafwaartse druk niet langer de stroom, en is een andere kritische stroomvergelijking vereist. Voor een nauwkeurige gasgroottebepaling gebruikt u een gevalideerde gasgroottecalculator of de gepubliceerde capaciteitsgegevens voor de specifieke drukregelaar of naaldklep.

Belangrijkste variabelen en veel voorkomende eenheidsfouten

Deze variabelen lijken eenvoudig, maar in een B2B-fabrieksomgeving zijn ze de meest voorkomende bron van klepafmetingsfouten.

Hoe u stap voor stap uw CV kunt berekenen

1. Definieer de dienst. Gebruik het maximale continue debiet dat tijdens normaal bedrijf wordt verwacht, en niet alleen het vermogen op het typeplaatje van de pomp of compressor.
2. Stel de toegestane drukval in. Trek de minimale stroomafwaartse druk die door het proces wordt vereist af van de beschikbare stroomopwaartse druk bij die stroomomstandigheid.
3. Verzamel de vloeistofeigenschappen. Voor vloeistoffen registreert u het soortelijk gewicht. Voor gas registreert u het soortelijk gewicht, de temperatuur en de absolute inlaat- en uitlaatdrukken.
4. Los de juiste vergelijking op. Gebruik de vloeibare vierkantswortelformule of een gasspecifieke formule met de juiste eenheden.
5. Kies een klep met een gepubliceerde Cv die 20% tot 30% hoger is dan de berekende waarde voor schoon gebruik. Voor nauwkeurige stroomregeling controleert u of de vereiste Cv binnen een bruikbaar deel van de klepstroomcurve valt, en niet aan de uiterste rand van volledig open of bijna gesloten.

Hier is een eenvoudig vloeibaar voorbeeld. Proceswater heeft SG = 1,0, het maximale debiet is 8 gpm en de leiding kan een daling van 10 psi verdragen. Vereiste Cv = 8 × √(1/10) = 2,53. Een kleine 316L-naaldklep met een volledig geopende Cv van bijna 3,5 tot 4,0 geeft een redelijke marge, terwijl toch een stabiele throttling mogelijk is.

Hoe CV de klepselectie in de praktijk beïnvloedt

Een berekend CV is niet zomaar een getal dat je kunt vergelijken met een datasheet. Het vertelt u ook welk type klep de stroom daadwerkelijk goed regelt.

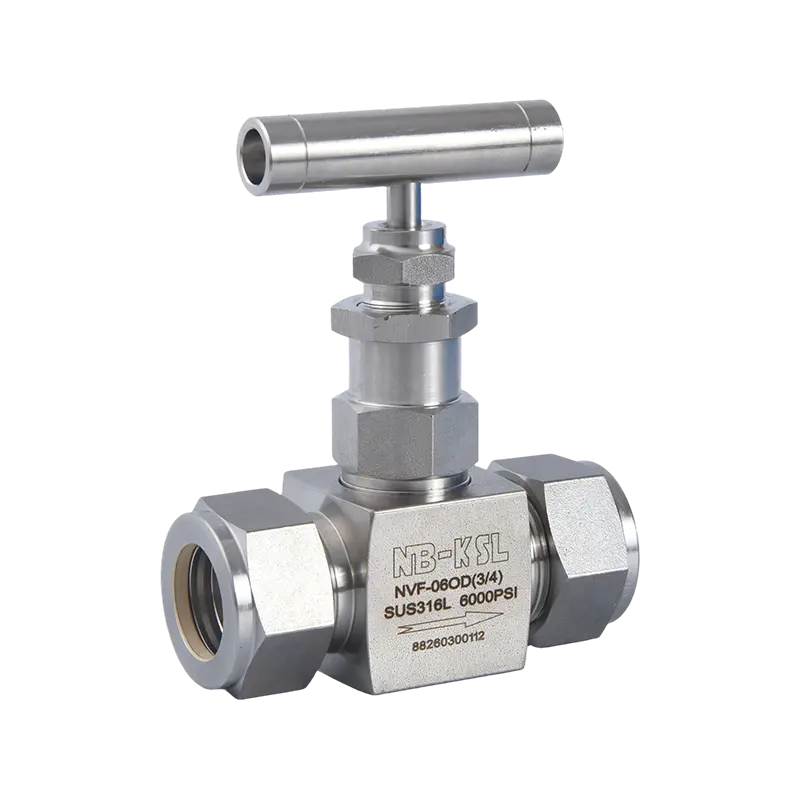

Naaldventielen voor fijne controle

Naaldkleppen werken het beste wanneer de vereiste Cv laag is en de afstelling herhaalbaar moet zijn. Een lange, taps toelopende steel zorgt voor een geleidelijke verandering in het stromingsgebied, dus kleine draaiingen aan de hendel zorgen voor kleine veranderingen in de stroming. Dat is precies wat een instrumentlus of bemonsteringssysteem nodig heeft.

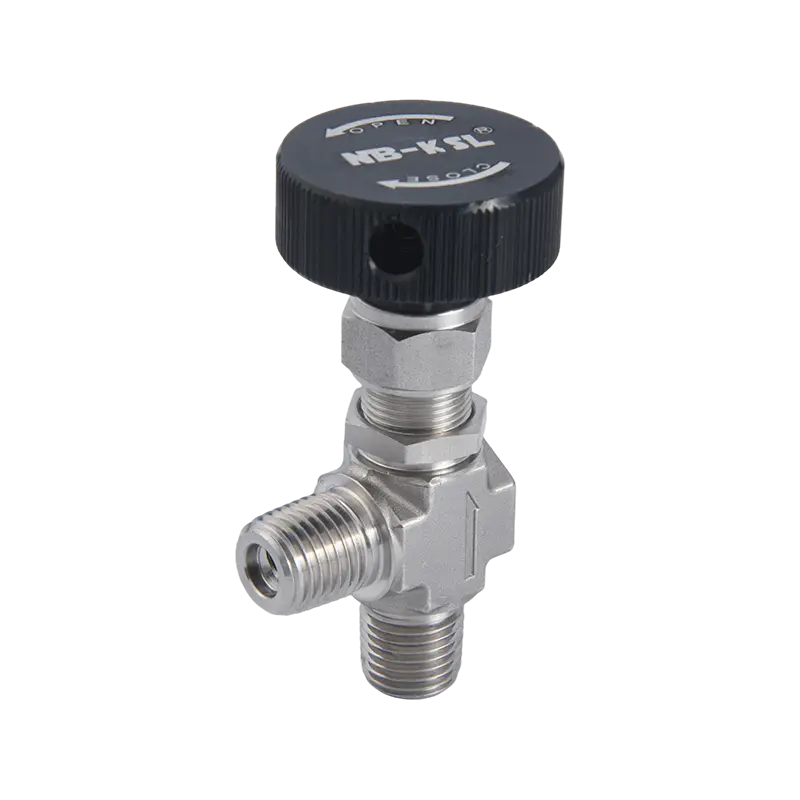

Naaldventiel met buitendraad voor toepassingen met laag CV Deze roestvrijstalen naaldklep voor instrumenten biedt een geleidelijke aanpassing van de stroom via een lange, taps toelopende steel, waardoor deze zeer geschikt is voor herhaalbare controle bij bemonstering en instrumentlussen waar een lage Cv vereist is. Bekijk Product →

Voor meer informatie over de interne geometrie en het smoorgedrag, lees hoe RVS naaldventielen werken en waarom hun stroomcontrolepatroon van belang is in leidingen met een kleine diameter.

Kogelkranen voor isolatie

Kogelkranen hebben een hogere Cv bij een bepaalde aansluitmaat, omdat de open boring de leidingdiameter nauw volgt. Gebruik ze als u een lage drukval in de open positie en een snelle uitschakeling nodig heeft, niet als u fijne throttling wilt.

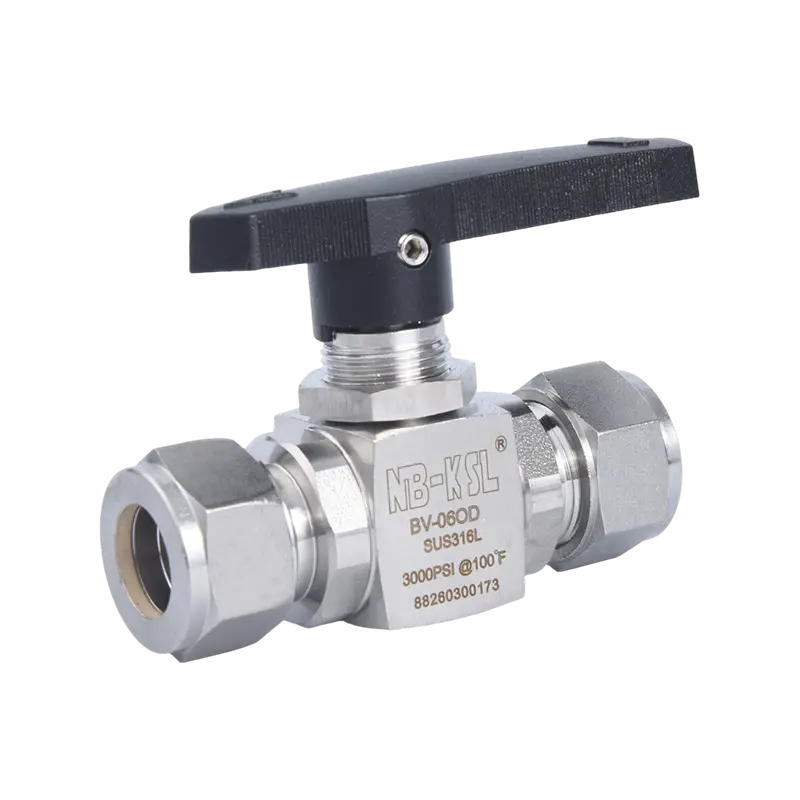

Rechte kogelkraan met buitendraad voor volledige doorlaat Deze roestvrijstalen kogelkraan heeft een rechte boring die nauw aansluit bij de buisdiameter en biedt een hoge Cv, een minimale drukval in de open positie en een snelle afsluiting voor toepassingen die snelle isolatie vereisen. Bekijk Product →

Drukregelaars hebben een CV-curve nodig

Drukregelaars volgen dezelfde Cv-logica, maar de beschikbare ΔP verandert naarmate de inlaatdruk daalt. Een capaciteitscurve van de regelaar helpt u te bevestigen dat het gekozen model nog steeds het vereiste debiet levert bij de minimale inlaatdruk voor de ingestelde uitlaatdruk.

R57-serie eentraps drukregelaar met gemiddeld debiet De regelaar uit de R57-serie verwerkt middelgrote gasstromen met een robuust lichaam, een manometer van 2 inch, een externe veiligheidsklep en een filter van gesinterd brons, waardoor hij betrouwbaar is voor zuurstof, acetyleen, propaan en argon in industriële en laboratoriumomgevingen. Bekijk Product →

Als de regelaar te klein is, valt de stroom onder de procesvraag en zakt de uitlaatdruk. Als deze te groot is, kan de klep gaan slingeren of oscilleren. CV helpt je de middenweg te vinden.

Veelvoorkomende fouten in CV-formules vermijden

• Gebruik van manometerdruk in plaats van absolute druk bij het dimensioneren van gas.
• Het selecteren van een klep met een Cv die veel groter is dan het proces vereist, waardoor de regeling bij laag debiet onstabiel wordt.
• Het vergeten van de gepubliceerde CV is voor een volledig open klep. Bij throttling-service is de effectieve Cv bij gedeeltelijke opening anders.
• Cv verwarren met Kv. Kv is de metrische stroomcoëfficiënt in kubieke meter per uur bij een drukval van 1 bar. Als snelle conversie is Kv ≈ 0,865 × Cv, dus zorg ervoor dat de datasheet-eenheid overeenkomt met uw berekening.
• Gebruik van de vloeibare formule voor gasgebruik zonder rekening te houden met de samendrukbaarheid.

De CV-formule aan het werk zetten

Gebruik de CV-formule aan het begin van elke klepselectie, niet aan het einde. Noteer het debiet, de beschikbare drukval en de vloeistofeigenschappen voordat u zich concentreert op de aansluitingsgrootte of de stijl van de handgreep. Die discipline voorkomt zowel te grote kleppen die moeilijk te controleren zijn als te kleine kleppen die de productie beperken. Voor roestvrijstalen proceslijnen is de juiste Cv net zo belangrijk als het juiste draad- of lasuiteinde.
