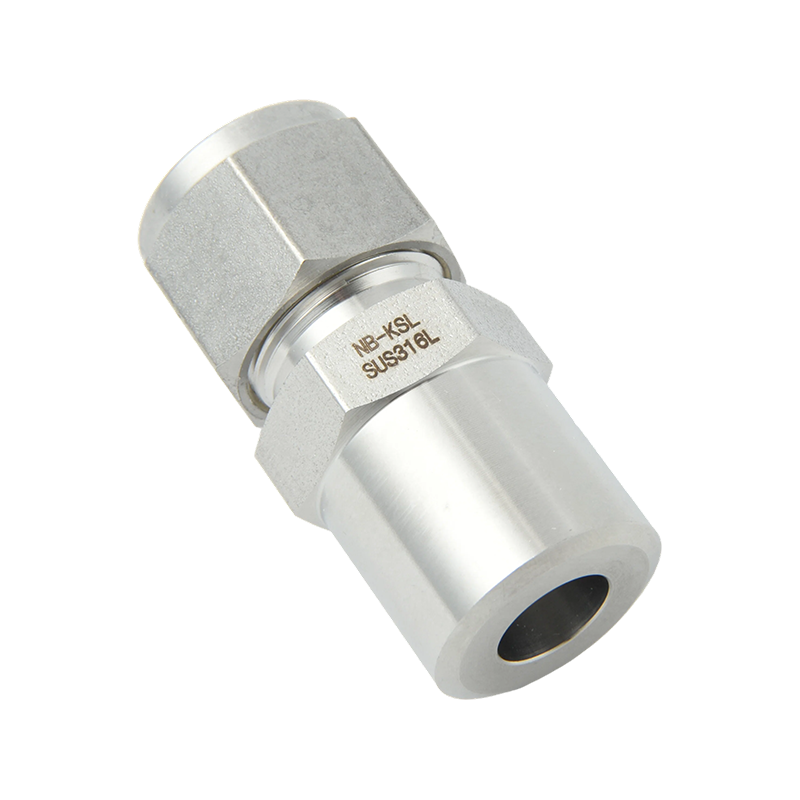

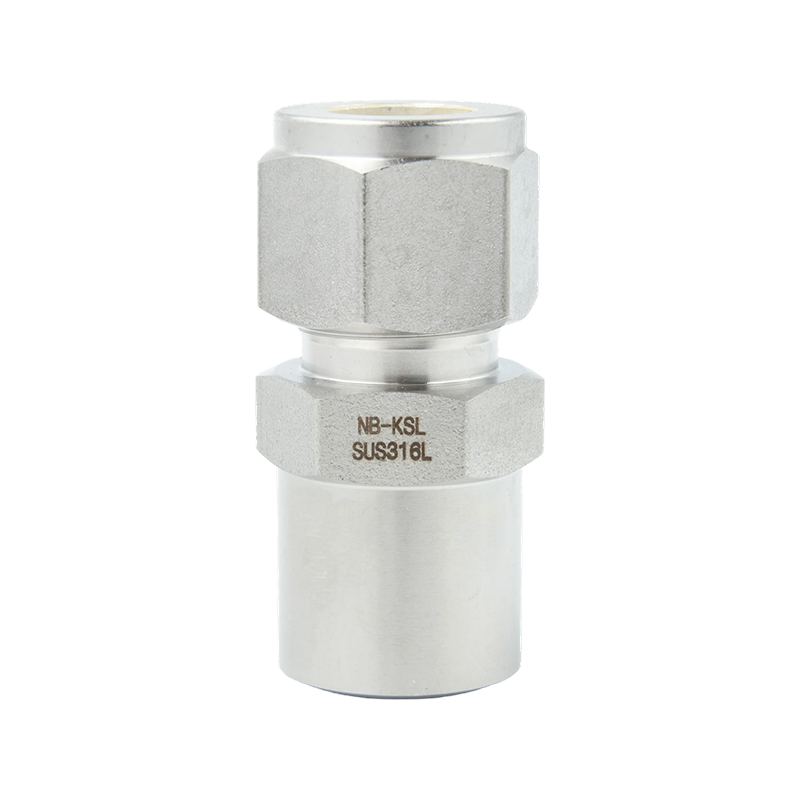

316L roestvrijstalen knelfitting op PIPE-buisstomplasverbinding

Name: 316L roestvrijstalen knelfitting op PIPE-buisstomplasverbinding
Rating: 5 (99 reviews)

Dit product is gemaakt van 316L roestvrij staal, een austenitisch roestvrij staal met een laag koolstofgehalte (≤0,03% C). Het lage koolstofgehalte van 316L vermindert het risico op intergranulaire corrosie na het lassen aanzienlijk, waardoor deze fitting geschikt is voor agressieve chemische processen en zeer zuivere vloeistoftransportsystemen. Het uiteinde van de compressiefitting bestaat uit drie hoofdonderdelen: een drukring die de buis door schroefdraad samendrukt om een strakke metaal-op-metaal afdichting te vormen; een moer die de drukring door middel van schroefdraad vastdraait om de buis aan de fitting te bevestigen; en een intern ontwerp met een conisch overgangsoppervlak of getrapt gat om ervoor te zorgen dat de drukring de buis volledig samendrukt om een afdichting te vormen wanneer de moer wordt vastgedraaid, terwijl ook de spanning wordt verspreid en vervorming van de buis wordt voorkomen.

Neem contact met ons op

VORIGE:Geen vorig product VOLGENDE:316L roestvrij staal compressiefitting type PIPE pijp stomplaselleboog

Beschrijving
Neem contact met ons op

MANNELIJKE PIJPLASCONNECTOR

Verbindt fractionele buis met buis

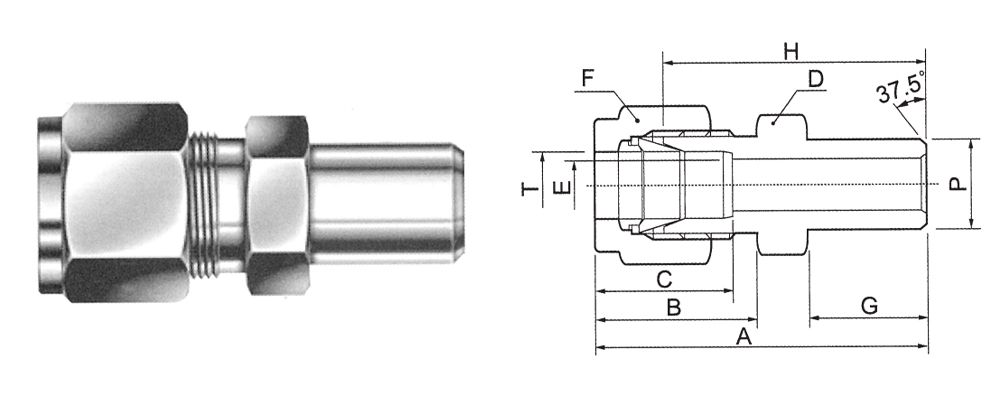

T-BUIS O.D.	MANNELIJKE PIJPSIZI P O.D. mm	CATALOGUSNUMMER	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Verbindt metrische buis met buis

T-BUIS O.D.	MANNELIJKE PIJP MAAT P O.D. mm	CATALOGUSNUMMER	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Alle afmetingen zijn in millimeters, tenzij anders aangegeven, alleen ter referentie en onder voorbehoud.
